Surmin575 Surmin7106 Surmin9128 Surmin12158
Inteligente, conveniente y preciso
Una nueva generación de plataforma de medición de ultra alta precisión, nueva apariencia industrial y diseño ergonómico, utilizando un algoritmo de elementos finitos SYS para rediseñar y optimizar la estructura.
La introducción de nuevos materiales y el uso de puntos de referencia de medición a nivel nanométrico es solo para mejorar la precisión de la medición.
Los estándares de hardware mejoran aún más. Desde el diseño de I + D hasta la selección y el procesamiento de materiales, cada enlace es el estándar de calidad más estricto, solo para perseguir el límite de precisión de hardware.
Codificador de bucle de posición de alta precisión, solo para mejorar la capacidad de respuesta del sistema.
El nuevo software de medición y la configuración de medición, diversificada y fácil de controlar, operación conveniente, interfaces ricas e interactiva y amigable interfaz de máquina humana forman una conexión perfecta con el sistema de control y sensor, lo que hace que las tareas de medición sean simples y divertidas.
El error de indicación de 0.65um y la repetibilidad de 0.27UM proporcionan soporte de datos confiable para el proceso de inspección de calidad del usuario.
Sistema de manejo
La máquina adopta USA Ametek Servo Motor para realizar precisión posicional de grado submicrónico;
Sistema de retroalimentación de posición
Usando la regla de rejilla de acero inoxidable de alta precisión de Renishaw y la cabeza de lectura tónica RTLC+, que la resolución puede alcanzar sonm y la velocidad puede alcanzar 800 mm/s; Sistema compensado por temperatura
Sistema compensado por la temperatura en tiempo real: adopta el sensor de temperatura avanzada internacional como la base de medición. La precisión de medición es ± 0.05x2.
Sistema de transmisión
Se adopta con un sistema de transmisión de cables de acero, que es nuestra tecnología de patentes (ZL 201420529248.2).
Parámetros:
Elementos | Surmin575 | Surmin7106 | Surmin9128 |
Medición Rango | 500*700*500 | 700*1000*600 | 900*1200*800 |
Mpae | 0.65+2.0L/1000 | 0.8+2.0L/1000 | 1.2+2.0l/1000 |
MPEP | 0.65 | 0.8 | 1.2 |
Dimensión （mm） | 1690*2220*2666 | 1890*2520*2866 | 2090*2720*3266 |
Max. Carga (kg) | 900 | 1000 | 1300 |
Peso (kg) | 2850 | 3100 | 3900 |
Caja principal Tamaño | 2220*1860*2045 | 2520*2060*2145 | 2720*2260*2345 |
Caja principal Peso | 3120 | 3380 | 4200 |
Accesorio Tamaño de caja | 2936*1716*1048 | 2936*1716*1048 | 2936*1716*1048 |
Accesorio Peso de la caja | 420 | 450 | 500 |
Moviente Velocidad | 800 | 800 | 800 |
Acelerado Velocidad | 1800 | 1800 | 1800 |
Especificaciones：
1. Utilizando el algoritmo de elementos finitos ANSYS del riel de guía reciente de tres eje, la optimización de diseño de precisión, las vigas rectangulares y el diseño de la estructura de marco cerrado del eje x y el eje z utiliza todos los lados rodeados de estructura de cojinete de aire de tipo de presión estática y diseño de polvo de tipo de órgano y características técnicas , toda la máquina de la aplicación de nuevos materiales y nano tecnología patente nueva tecnología y estructura;
2. La estructura general mecánica adopta una fuerte rigidez, peso ligero y estructura de puente móvil de marco cerrado, que es simple, compacta y tiene una fuerte capacidad cargada y un buen rendimiento en movimiento.
3. La guía del eje y adopta el tipo de cola de paloma, que tiene alta precisión y buena estabilidad.
4.Drive System adopta la transmisión de cable de patente única de patente (Patente ZL 2014 2 0529248.2), que garantiza la solidez, precisión y movimiento perfecto de la unidad.
5. El eje z adopta material cerámico, material cerámico sinterizado de alta resistencia con alta resistencia, alta superficie, acabado superficial
6. La adopción de la guía de aire acelerado de la presión de aire inactiva, compuesta por cojinetes de aire que son autolimpiadores, precargados y alta precisión.
7. Utilizando la combinación tónica RTLC + importada como un dato de medición de longitud, el estándar de una resolución ultra alta de 50 nm para proporcionar un punto de referencia de medición confiable.
8. Transmisión Adopta la marca internacional famosa Ametek Pittman, M Series como la unidad de transmisión de circuito de velocidad del servomotor DC.
9. El software proporciona una plataforma poderosa para desarrollar y ejecutar el procedimiento de prueba.
10. El trabajo de la Guía Triaxial adopta Renishaw Seis Unidad de Compensación Lineal y dos Unidad de Compensación de Piudad de Trabajo, garantizar la precisión y confiabilidad de la compensación en tiempo real, reduce en gran medida las limitaciones de medir el entorno requerido;

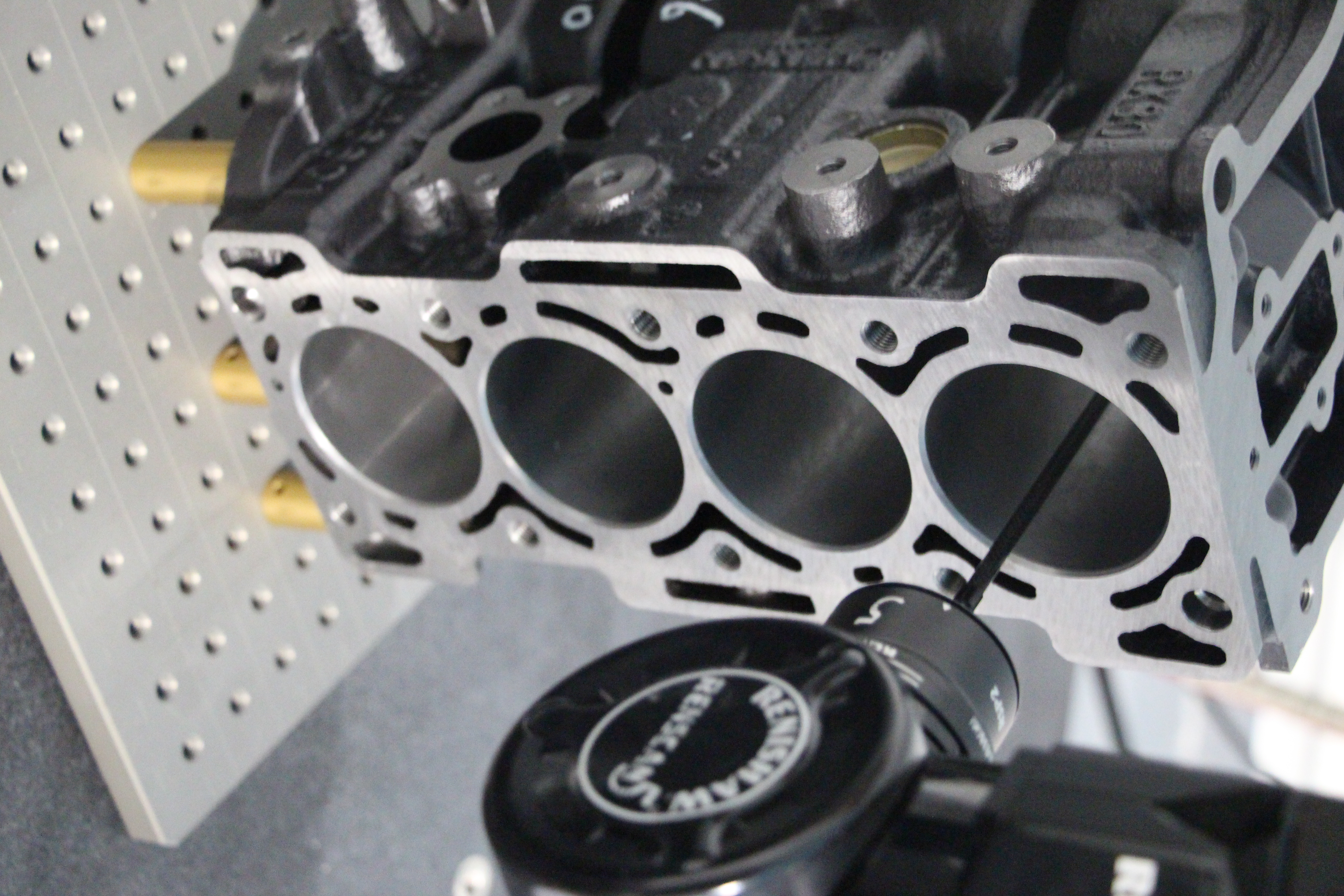

Opciones de sonda:
| PH10M+SP25 | Revocador | |
 |  |  |
Detalles:
 |  |  |
